Savireguliuojantis kabelis UHC-25 25 W/m. Tiekiamas ritėmis: - 100 m.

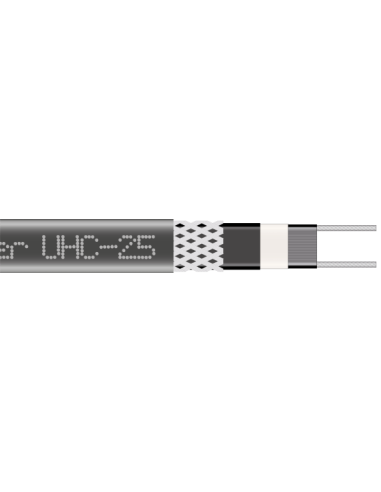

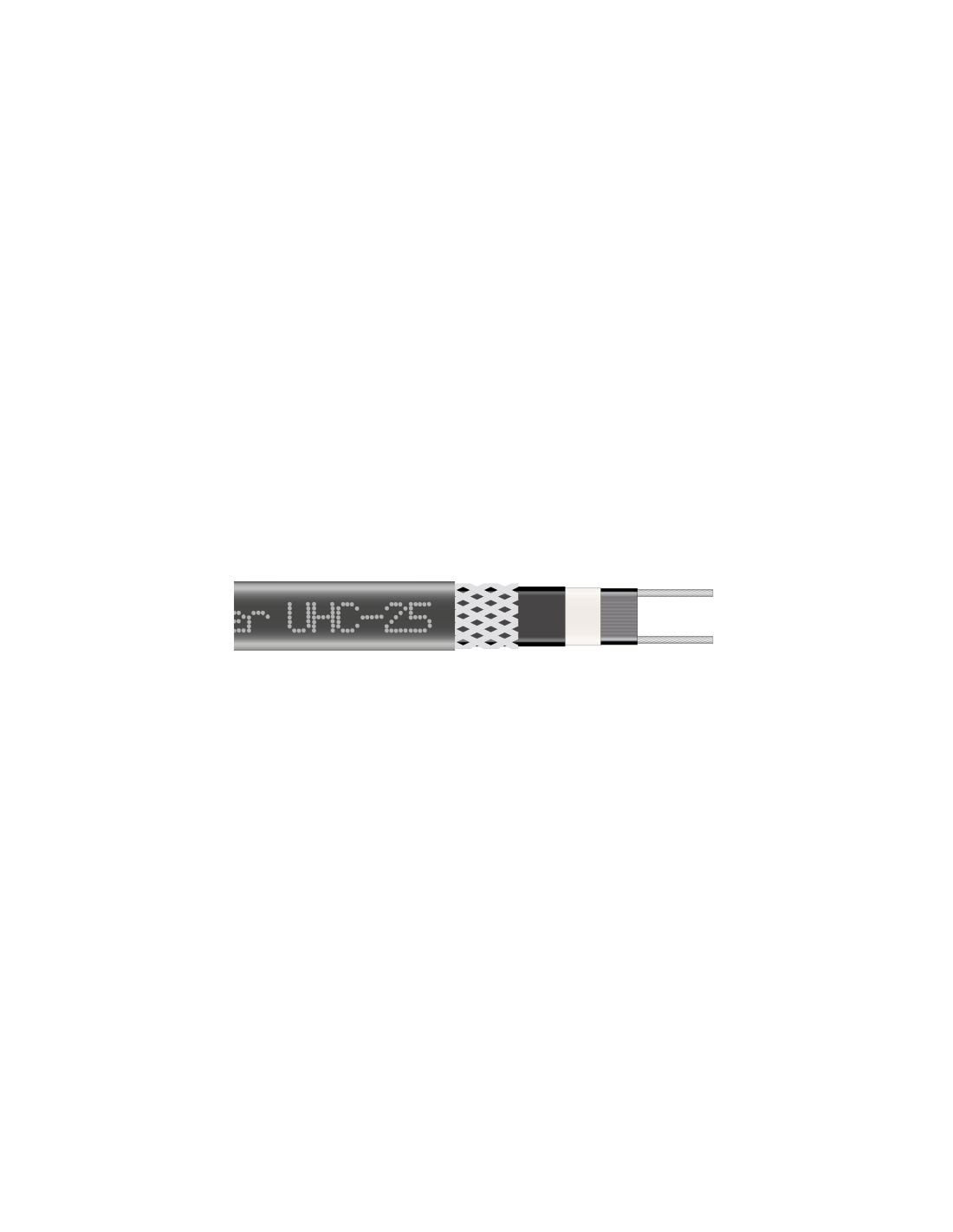

Grand Meyer® UHC-25

Savireguliuojantis lygiagretaus tipo šildymo kabelis, skirtas universaliam naudojimui vamzdynų ir rezervuarų, kurie nėra veikiami garų, apsaugai nuo užšalimo ir nustatytos temperatūros palaikymui, įskaitant pavojingose ​​zonose, taip pat įvairių stogų ir drenažo sistemų elementų šildymui.

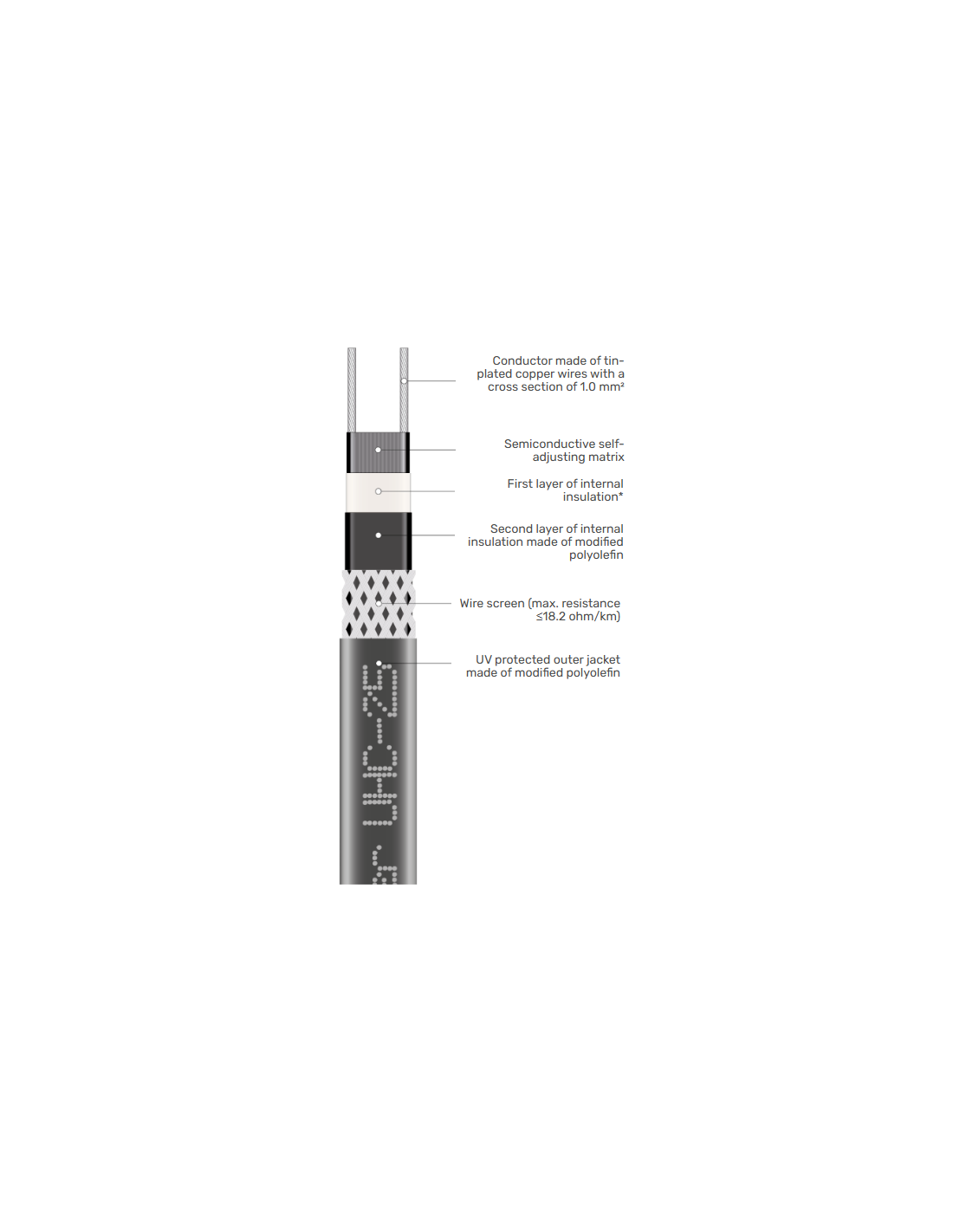

Laidininkas pagamintas iš alavuotų varinių laidų, kurių skerspjūvis yra 1,0 mm²

Puslaidinė savaime prisitaikanti matrica

Pirmasis vidinės izoliacijos sluoksnis*

Antrasis vidinės izoliacijos sluoksnis pagamintas iš modifikuoto poliolefino

Vielinis ekranas (maks. varža ≤18,2 omo/km)

UV apsaugotas išorinis apvalkalas pagamintas iš modifikuoto poliolefino

Grand Meyer savireguliuojantis šildymo kabelis UHC-25 yra elektrinis juostinis šildytuvas su lygiagrečiais laidininkais. Puslaidininkinė savaime prisitaikanti matrica uždedama ant alavuotų varinių strypų (1,0 mm²), sudarytų iš daugybės susuktų laidų. Šildymo kabelio šilumą išskiriantis elementas yra pati matrica, kuri keičia šilumos išskyrimą priklausomai nuo aplinkos temperatūros.

Du vidinės izoliacijos sluoksniai, uždėti ant kuro matricos, užtikrina dielektrinį atsparumą, atsparumą drėgmei, smūgiams ir dilimui bei cheminę apsaugą. Pirmasis vidinės izoliacijos sluoksnis pagamintas naudojant unikalią patentuotą technologiją, koekstruzijos būdu su matrica ant laidžių laidininkų ir su ja sudaro vieną visumą.

Kabelis yra apsaugotas vieliniu ekranu, kuris užtikrina mechaninę kuro matricos apsaugą ir patikimą įžeminimą per visą kabelio ilgį.

Vamzdynų šildymas – naudojamas vamzdynų apledėjimui išvengti. Kabelis ant vamzdyno uždedamas aliuminio lipnia juosta ir uždengiamas vamzdžio izoliacija. Galima montuoti vamzdyne naudojant HCF jungtį.

Stogo ir latakų atitirpinimas – naudojamas latakų ir stogų apledėjimui išvengti. Kabelis klojamas atvirose vietose, tokiose kaip stogas ir latakai. Yra daug būdų, kaip pritvirtinti kabelį ant stogo, priklausomai nuo jo tipo. Norėdami gauti daugiau informacijos, susisiekite su mūsų projektų skyriumi.

Grindų šildymas – naudojamas plytelių, akmens ir marmuro grindų šildymui vonios kambariuose, virtuvėse, fojė, vestibiulyje. Taip pat gali būti naudojamas kaip šilumos nuostolių kompensavimo priemonė šaltose patalpose, tokiose kaip garažai, pakrovimo aikštelės, balkonai ir kt. Kabelis paprastai įrengiamas storame skiedinyje arba betone.

Spinduliuojantis patalpų šildymas – naudojamas kaip pagrindinis patalpų su betoninėmis grindimis šildymas. Kabelis paprastai įrengiamas storame skiedinyje arba betone.

Šalčio pakilimo prevencija – naudojama siekiant išvengti pakilimo grunte po šaldymo kameromis, šaldytuose sandėliuose ir bet kokio tipo šaldymo patalpose. Kabelis įrengiamas pagrinde arba vamzdyje, užkastame grunte.

Kiti savireguliuojančio šildymo kabelio naudojimo būdai – Kabelis gali būti naudojamas talpykloms, kurios nėra veikiamos garų, priešgaisrinėms sistemoms, techninių skysčių tiekimo sistemoms, kondensato grąžinimo linijoms, grunto šildymui ir kitoms. Norėdami gauti daugiau informacijos, susisiekite su mūsų projektų skyriumi.

* Sluoksnis pagamintas naudojant unikalią patentuotą technologiją, koekstruzuojant matricą ant laidžių laidų ir su ja sudarydamas vieną visumą.

Veikimo principas

Lygiagretūs laidininkai tiekia įtampą per visą šildymo kabelio ilgį, o pusiau laidi matrica yra ištisinis šildymo elementas. Ši konstrukcija leidžia pjauti kabelį bet kur, vengiant šaltų zonų atsiradimo. Šildymo kabelis įgyja savireguliavimo savybių dėl laidžios matricos savybių. Didėjant matricos medžiagos temperatūrai, priklausomai nuo aplinkos temperatūros ir kabelio šilumos išsklaidymo, mažėja vietinių laidžių jungčių skaičius matricoje, automatiškai sumažinant šilumos išsklaidymą. Mažėjant temperatūrai, didėja vietinių laidžių jungčių skaičius, todėl padidėja šilumos išsiskyrimas. Tai vyksta kiekviename kabelio ilgio taške. Taigi, išėjimo galia priklauso nuo aplinkos sąlygų išilgai šildomo vamzdyno. Savireguliavimo galimybė pašalina kabelio perkaitimo ar perdegimo riziką, kai jis kerta save arba kai kabelis praeina per šilumos izoliacijos sluoksnį.
